Vyberáte kolimátor na pištoľ alebo pušku? Prvá otázka, ktorú si treba položiť, nie je bodka ani výdrž batérie, ale footprint – tvar spodnej strany kolimátora. Ide o presné rozloženie otvorov pre skrutky a pätiek/pinov, ktoré musí sedieť s protikusom na zbrani, doske alebo montáži. Ak footprint nesedí, kolimátor jednoducho nenamontujete.
Prečo footprinty existujú
Každý veľký výrobca optiky historicky zaviedol vlastný montážny vzor, a tak dnes trh pozná niekoľko zaužívaných štandardov. Vector Optics svoje footprinty označuje vlastnými názvami, každý z nich je však rozmerovo zhodný s niektorým priemyselným štandardom. Piny a pätky držia kolimátor proti spätnému rázu, skrutky ho sťahujú k doske či záveru.
Prehľad štandardov
| Vector Optics | Zhodný štandard | Rozmer |
|---|---|---|
| MOJ | Trijicon RMR | 45,3 × 29,5 mm |
| MGT | Shield RMSc / SMS | 41 × 25 mm |
| VOD | Aimpoint ACRO | 50 × 30 mm |
| RUM | Aimpoint Micro T-1 / T-2 | 53 × 22 mm |
| GIN | C-More RTS / STS | 52 × 27 mm |
| TEK | Docter / Noblex | 46 × 28 mm |
MOJ – vzor RMR
Najrozšírenejší pištoľový štandard: dve pätky vpredu, dve skrutky v strede. Z ponuky Vector Optics ho nesú napríklad Frenzy FLEX modely SCRD-76, SCRD-36, SCRD-37, SCRD-59, titánový SCRD-T64 či novinky SCRD-M76 a SCRD-GM76. Na Glock slúži doska SCRDM-08, na pušku riser SCRA-71 alebo offset montáž SCFRM-02.
MGT – vzor RMSc/SMS
Najmenší footprint, doména mikro kolimátorov na kompaktné a subkompaktné pištole. Nájdete ho na modeloch Frenzy-S SCRD-43, SCRD-73, SCRD-66, SCRD-68/M68, SCRD-53, SCRD-55 a novinkách SCRD-77/C77 a SCRD-GM68. Na Glock MOS existuje oceľová redukcia SCFRM-16, klasická doska je SCRDM-09.
VOD – vzor ACRO

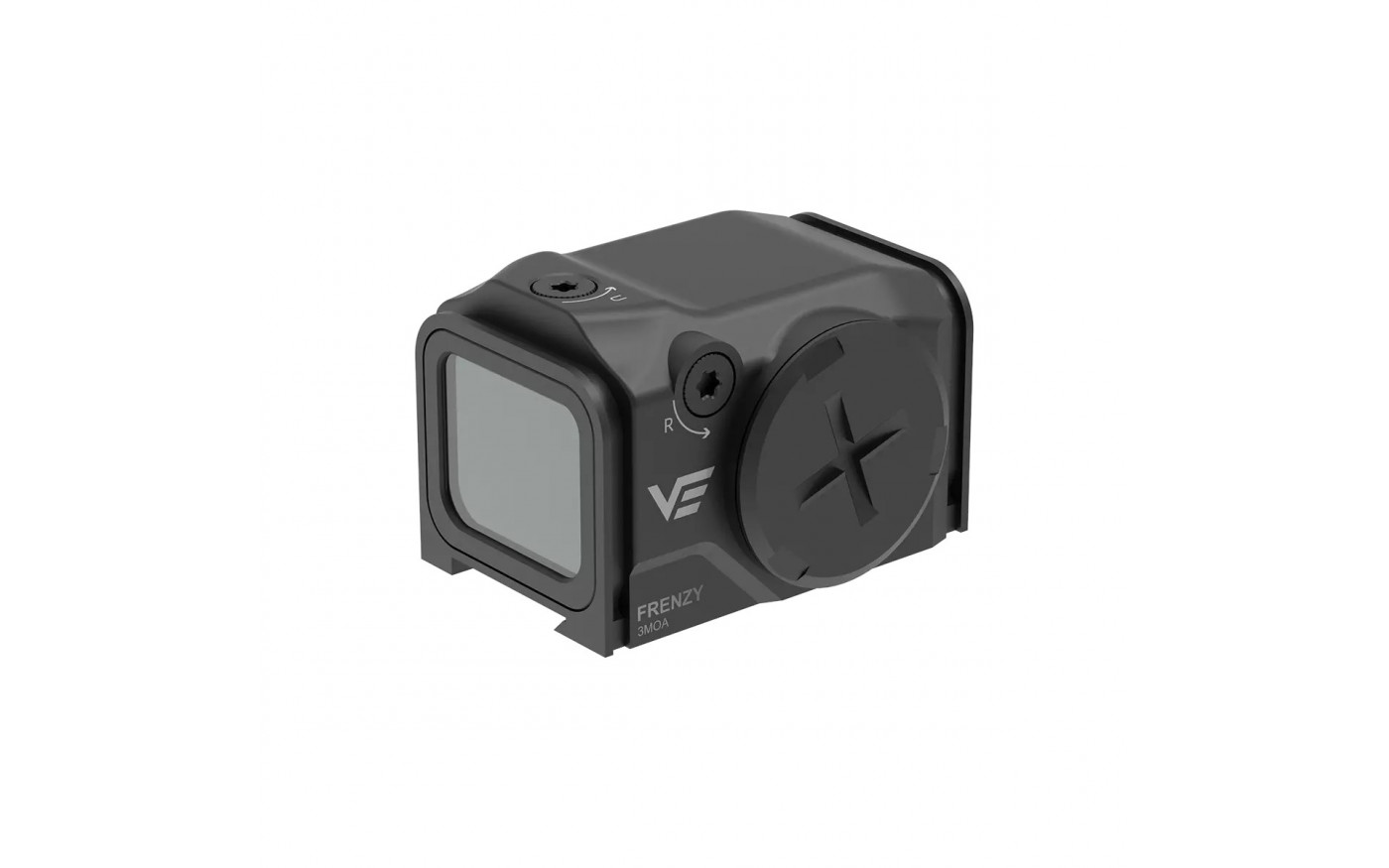

Štandard uzavretých (enclosed) kolimátorov – tie nemajú prístup ku skrutkám zhora, preto sa doťahujú jednou skrutkou zospodu a proti rázu ich drží centrálny zub. Patria sem Frenzy Plus SCRD-63, SCRD-SM63, SCRD-75 a nová generácia SCRD-M75. Redukcie: MOS→VOD (SCFRM-12), MOJ→VOD (SCFRM-13, nízky SCFRM-31), dosky pre CZ Shadow 2 (SCFRM-18).
RUM – vzor Micro T-1/T-2
Puškový štandard tubusových a prizmatických zameriavačov: stredová drážka a dve skrutky po stranách. Používajú ho celé rady Maverick (GenII–GenIV), Scrapper a Paragon Mini Prism, plus Centurion SCRD-33. Montáže: cantilever riser SCPSM-01, nízka SCPSM-02 a u nás skladom RUM riser SCPSM-03.
GIN – vzor C-More
Najväčší footprint so zodpovedajúco veľkým priezorom – voľba pre IPSC a dynamickú streľbu. Nesú ho Frenzy Plus SCRD-65 (QR), solárny SCRD-SM44, veľkooký SCRD-79 a novinky SCRD-M79/GM79.
TEK – vzor Docter/Noblex
Klasika otvorených kolimátorov: dve skrutky v strede, štyri pätky v rohoch. Typicky Frenzy FM SCRD-19II (aj FDE a zelená verzia), SCRD-35 a SCRD-40. Pištoľové dosky radu SCRDM-01 až 07 sa líšia zadnou stranou – zástrčkou presne do drážky mieridiel konkrétnej pištole (Glock, 1911, P226, Beretta 92, XD, M&P, USP).
SDM – priamo na záver
Niektoré modely dosku vôbec nepotrebujú – sú vyrobené priamo pre výrez konkrétnej pištole: SCRD-81 pre Glock MOS, SCRD-82 pre CZ P-10 / Shadow 2 OR a SCRD-83 pre Walther PDP.
Univerzálne adaptéry
Ak striedate optiku alebo zbrane, existujú adaptéry pokrývajúce viac footprintov naraz: SCFRM-21 pre CZ 75 Shadow / SP-01 / P-10C (MOJ, MGT, GIN aj TEK), 45° offsetová montáž SCFRM-29 na picatinny, a rybinové adaptéry SCFRM-GK10 / GK11 a SCFRM-30.
Na čo si dať pozor pred kúpou
- Zistite footprint kolimátora a rozhranie zbrane – až potom vyberajte dosku či montáž.
- Glock MOS je systém výmenných dosiek – kolimátor naň priamo nesadne bez správnej dosky.
- Uzavreté kolimátory (VOD/ACRO) sa montujú skrutkou zospodu – počítajte s tým pri výbere montáže.
- Na pušku rieši výšky systém VAS: stredové výšky 38, 49 a 57 mm, pričom sa mení len footprintová doštička, nie celá montáž.
Kolimátory aj montáže nájdete u nás v kategóriách Kolimátory a Montáže pre kolimátory – a ak si nie ste istí footprintom, napíšte nám, poradíme.
Zdroj údajov a diagramov: Vector Optics – Red Dot Footprint & Mounting Standards Guide. Návody na montáž: pištoľ · puška.
